电动转弯溜子

技术性能

1、输送物料：袋装水泥：50kg/包

2、摆线针轮减速机

(1)型号：BL15-9-1.1

(2)速比：9

(3)电动机型号：Y90S-4

功率0.55KW 转速1410r/min

3、电动推杆

(1)型号DT300-60

(2)推力300kg

(3)速度：84mm

(4)电动机型号：A06332

功率0.55KW 转速2800r/min

　　电压380V，电流1.38A

4、行程开关

(1)型号JLXK1-111

(2)电压380V 电流5A

技术要求：

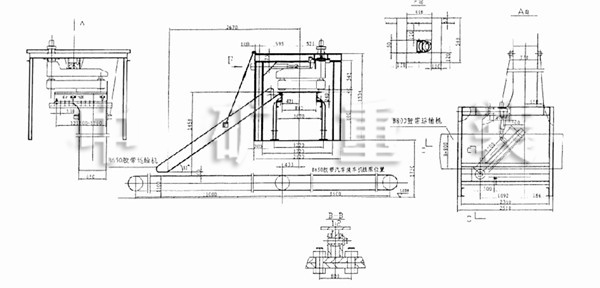

1、A向视图中箭头表示水泥包由B800胶带运输机电动转弯溜子运到B650胶带机。

2、由B800胶带运输机进电动弯溜子的水泥包，顺装进放，不允许有横包现象。

3、行程开关（序号22）在现场安装。

4、连接架制作安装现场配钻，并拆下B800胶带运输机上相应托锟。

电动转弯溜子安装使用说明

电动转弯溜子由钢制机架，可转动皮带转弯机构，电动推杆滑动溜板和控制系统等组成。电动转弯溜子主要用于袋式包装物料输送过程从一条输送带向下层的与这垂直的加一条输送带的转弯输送。适用于水泥、粮食、化工等行业的自动输送线，能够让被输送的袋装物料自动转线。
